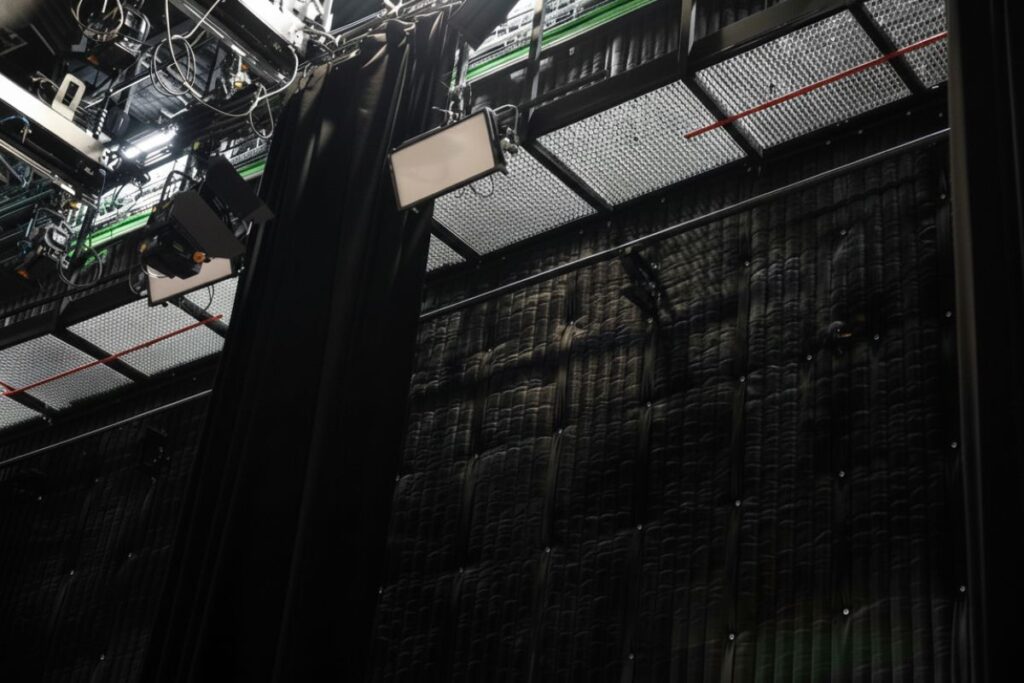

Detall de l’IQ instal·lat a les quatre parets del plató, del sostre a terra

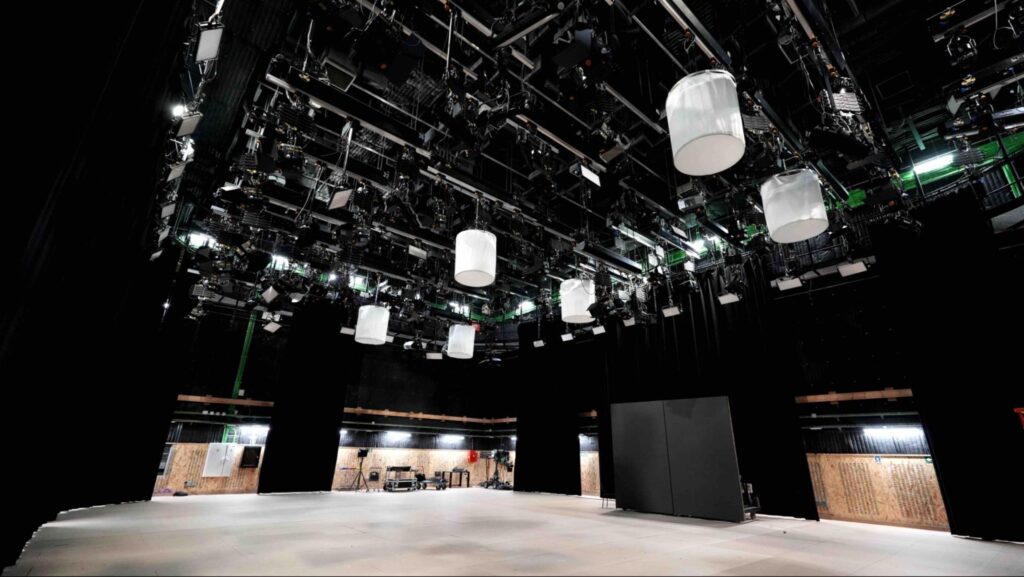

Vista de l’Estudi 2 una vegada acabat, amb fusta OSB triply perforada a la part inferior també amb IQ dins
Detall del condicionament del sostre i dels conductes de ventilació a base d’IQ i Stratocell Whisper
Tractament acústic Estudio 2 d’Atresmedia Espejo público
Objectius del projecte Espejo público
El magazín líder d’audiència i presentat per Susana Griso porta en pantalla des de finals de l’any 2006. Al febrer de 2025 se’ns va encarregar una necessària millora acústica aprofitant la renovació i actualització total del Plató 2. Sumem un nou projecte als ja realitzats per a Atresmedia (La Voz, El chiringuito, Pasapalabra, La ruleta de la suerte, El objetivo, etc.).
Importància del control acústic en un plató de televisió d’Atresmedia
La producció audiovisual requereix d’un bon so dins del mateix plató i òbviament també en els nostres televisors. El condicionament acústic d’un plató de TV ha de controlar la reverberació, millorar la intel·ligibilitat i minimitzar part del soroll residual provocat per focus, ventilació, motors, remor dels professionals que hi treballen, etc. En definitiva, es tracta de crear una optimització sonora preparada per a qualsevol tipus de contingut.
Desafiaments i solucions acústiques implementades al projecte d’Espejo público
En el cas d’Espejo público, la presentadora passa gairebé 5 hores en directe atenent centenars de senyals acústics diferents (convidats, col·laboradors, director, realitzadors, productors, tècnics, etc.). A aquestes interaccions s’hi sumen els sorolls comentats anteriorment, alguns d’ells constants com la ventilació, els motors i l’entrada i sortida contínua de persones i equips.
Els desafiaments acústics del plató de TV Espejo público
Crear un entorn acústic eficaç en tot l’espectre de freqüències capaç d’absorbir en gran manera les interferències i garantir un nivell de claredat i intel·ligibilitat alt dins i fora dels decorats.
Quines solucions acústiques s’han implementat en els estudis d’Atresmedia?
Des que l’any 2018 que vàrem implementar InsulQuilts per primera vegada en els estudis d’Atresmedia, gradualment els hem anat renovant l’acústica de tots els altres platós amb aquest mateix producte. El que abans era l’InsulQuilts Quilted Studio Blanket, des de principis de l’any 2025 ha passat a dir-se Platinum Blanket-Foil, nom que descriu millor aquests impressionants absorbents acústics. InsulQuits continua liderant la indústria del condicionament acústic de grans espais audiovisuals des de l’any 1964. Els noms d’estudis que revesteixen acústicament les seves superfícies són sobradament coneguts a tot el món (Warner Bross, Universal Studios, Paramount, Sony, Disney, Babelsberg, Pinewood, Atresmedia, Toboggan, etc.).
A Mas Acoustics sempre aconsellem l’ús d’InsulQuilts, ja no sols pel seu excel·lent comportament acústic, sinó també per la seguretat que ofereix (resposta al foc), la conductivitat tèrmica, la fàcil i ràpida instal·lació i l’extrema longevitat del producte, factors importantíssims per als arquitectes que el prescriuen i els clients que adquireixen el nostre producte.
Detalls tècnics del condicionament acústic per a Espejo público
Avaluació inicial i diagnòstic
Els estudis de TV de grans dimensions no solen presentar problemes en baixes freqüències. En general, és fàcil preveure el temps de reverberació i els nivells d’intel·ligibilitat i comprovar el soroll de fons constant (NC) després dels mesuraments acústics.
El Plató 2 d’Atresmedia no diferia gaire d’alguns dels estudis en els quals ja havíem treballat en projectes amb anterioritat (Estudi 1, Estudi 4, etc.).Es tracta d’un estudi de TV de pràcticament 500 m2 i gairebé 12 m d’alçària, amb una passarel·la perimetral situada a una mica més de 7 m. Al sostre ens trobem una infinitat de barreres que impedeixen l’ús d’InsulQuilts, com conductes de ventilació, suports de hoists i pantògrafs, línies de vida, etc.
Les parets van ser desproveïdes del condicionament acústic anterior i van quedar relativament lliures per a la col·locació dels nostres Platinum Blanket-Foil d’InsulQuilts, encara que sempre ens trobem barreres que, una vegada comencem la instal·lació, són fàcils de salvar gràcies a la versatilitat i facilitat d’instal·lació de les
mantes acústiques d’Insulquilts.
La dificultat màxima es trobava en els treballs de recobriment de les parets situades per sobre de la passarel·la perimetral, ja que aquesta tenia uns escassos 80 cm d’amplària i, per contra, l’altura màxima on havíem de treballar era de 4 metres, fet que feia impossible arribar al màxim d’altura mitjançant elevadors de tipus tisora o articulats.
Disseny i planificació de les solucions de condicionament acústic
Com que aquest projecte dona continuïtat al condicionament acústic dut a terme en estudis anteriors d’Atresmedia, podem centrar aquest apartat més en la part de planificació, ja que és en la planificació i la coordinació on recau l’èxit o el fracàs d’un projecte d’aquestes dimensions.
Hem de calcular la quantitat de material necessari, i fer-ho tenint en compte la capacitat dels contenidors on viatjaran les mantes acústiques d’InsulQuilts en el seu trajecte des de la fàbrica, situada a l’est de Los Angeles, CA (USA), fins a les dependències d’Atresmedia a San Sebastián de los Reyes, Madrid. Per això, havíem de posar molta atenció a la logística, i planificar bé el temps de fabricació, d’enviament, de duanes, de descàrrega, d’emmagatzematge, d’actuació de les màquines elevadores i, finalment, d’instal·lació, tot això coordinant-nos amb altres industrials que podien coincidir amb nosaltres dins del plató. Els temps solen ser ajustats, per la qual cosa una bona planificació sempre acaba sent la millor garantia d’èxit per a qualsevol instal·lació.
Implementació de tractaments acústics a l’estudi d’Atresmedia
Igual que vam fer per a Atresmedia en estudis anteriors, al Plató 2 combinem InsulQuilts Platinum Blanket-Foil a les parets amb bafles acústics d’Stratocell Whisper penjants en el sostre mitjançant un grid o entramat de cables d’acer tibats. Aquesta duplicitat garanteix la millor acústica en tot l’espectre de freqüències, per la qual cosa aquest plató està preparat per a qualsevol tipus de contingut.
El 10 de febrer de 2025 vàrem començar cobrint el nivell superior de les parets amb el nostre Platinum Blanket-Foil d’InsulQuilts i després vàrem seguir amb l’entramat de cable d’acer tibat. Tot això ens va ocupar uns 5 dies d’instal·lació.
Seguidament vam cobrir la part inferior dels conductes d’aire i el difícil espai de l’escala amb InsulQuilts. En acabar, vam fer el recobriment de les parets (part inferior) amb mantes de InsulQuilts de 8 m d’alçària i vam acabar l’estudi penjant els gairebé 700 panells d’Stratocell Whisper d’1,2 x 0,6 m. La instal·lació total ens va portar unes 5 setmanes intercalades en el temps amb les tasques d’altres industrials.
Materials utilitzats al plató d’Espejo público
- Parets: InsulQuilts: Platinum Blanket-Foil negre.
- Sostre: Stratocell Whisper negre tallat com a bafles acústics penjats.
Als sostres, on la col·locació de mantes acústiques d’InsulQuilts no és viable, sempre optem per aquesta combinació, ja que gràcies ella aconseguim resultats acústics excel·lents en tota la banda de freqüència. Ho fem també amb les garanties de longevitat i resposta al foc dels nostres productes. Si vols saber més sobre InsulQuilts, els nostres productes o la nostra consultoria, no deixis de contactar amb nosaltres.
