Principis de condicionament acústic a un plató de TV
Els anys d’experiència i la importància dels projectes de condicionament acústic d’estudis de cinema i TV que hem realitzat durant tot aquest temps ens porten a definir el següent:
- Són espais grans on tots els problemes en baixa freqüència no solen ser crítics, però han de ser considerats..
- Els nivells de soroll són d’intensitat constant (il·luminació, ventilació, etc.), que en molts casos tenen un NC (Noise Criterion) que supera el volum desitjable.
- Són espais on s’hi poden fer diferents tipus de produccions (informatius, ficció, entreteniment, debats, sèries, pel·lícules, etc.) o, fins i tot, concerts o programes amb certa pressió sonora..
- Els elements que s’hi utilitzin han de tenir una gran longevitat per garantir-ne la inversió. Per descomptat, no poden ser nocius, s’han de testar de manera oficial i complir amb totes les garanties i normatives de seguretat.
Aquestes condicions i variables ens porten a la conclusió següent: els espais que nosaltres condicionem han d’estar lliures de reflexions i amb un temps de reverberació el més baix possible en tot l’espectre de freqüències. Això és quelcom comú en els millors estudis de tot el món i és el que sempre oferim als nostres clients.
Per fer això, verificarem el nivell d’insonorització del plató de televisió i, si escau, farem una proposta prèvia d’aïllament acústic. A partir d’aquí, ens centrarem en l’absorció acústica, el control de la reverberació i la consegüent millora de la intel·ligibilitat.
Per acabar, no et sorprenguis de veure que els millors estudis de TV i cinema del món cobreixen el 100 % de les seves superfícies amb mantes acústiques específiques per a aquest tipus d’espais creatius. Més absorció = menys temps de reverberació = millor intel·ligibilitat = millor so. Però no tots els absorbents acústics són iguals. Abans d’entrar en detall entenguem els aspectes següents:
.
Aïllament acústic
Un bon aïllament acústic del plató ajudarà a tenir un Noise Criterion (NC) baix en el seu interior. Es recomana que aquest no passi de 25, el que equivaldría a un nivell sonor continu ponderat (LAeq) de 35 dB.
Control de la reverberació
El control de la reverberació i la millora de la intel·ligibilitat són objectius que s’estudien després de mesurar el temps de reverberació existent i contrastar-lo amb el volum d’aire en m3 del lloc en funció del tipus d’ús de l’espai.
El TR d’un plató de televisió anirà entre els 0,4 s per a un espai de 300 m3 i quasi a 0,8 s per a un espai de 10.000 m3. Per obtenir un resultat òptim en funció de les necessitats, haurem d’escollir els productes d’absorció acústica i el mètode d’instal·lació més adequat.
En espais grans és imprescindible pensar amb prou antelació els sistemes de muntatge. Fer-ho suposarà un gran estalvi en temps i diners.
TR recomanat en funció del volum i tipus de sala. Jonathan Sheaffer-Prediction and Evaluation of RT Design Criteria (setembre de 2007) (https://www.arauacustica.com/files/publicaciones_relacionados/pdf_esp_23.pdf)
Absorció acústica
Existeixen diferents productes d’absorció acústica adequats per obtenir un bon condicionament acústic en un plató de TV o cine. Per norma general, tots utilitzen mantes acústiques de millor o pitjor qualitat, segons la facilitat d’instal·lació, durabilitat i seguretat.
A banda d’això, en molts casos caldrà deixar una cambra d’aire entre la paret i l’absorbent o la manta acústica. Aquesta cambra haurà de ser més o menys gran en funció dels objectius de temps de reverberació marcats i de l’ús i el volum de l’espai a tractar.
Nosaltres sempre la recomanem, ja que aquestes cambres ajuden una mica amb l’aïllament de l’edifici, a més de millorar l’acústica interna en general.
Nosaltres sempre la recomanem, ja que aquestes cambres ajuden una mica amb l’aïllament de l’edifici, a més de millorar l’acústica interna en general
.
Factors clau per al condicionament acústic d’un plató de TV o cine.
Volum i forma del plató
Tractant-se d’espais grans, la baixa freqüència no sol resultar un gran problema, llevat que el plató s’utilitzi per a programes amb molta pressió sonora, com en concerts o programes musicals. Per tant, com més gran i més alt, millor, ja que les productores, l’equip d’il·luminació i els creadors de decorats ho agrairan.
Materials i superfícies del plató
Superfícies

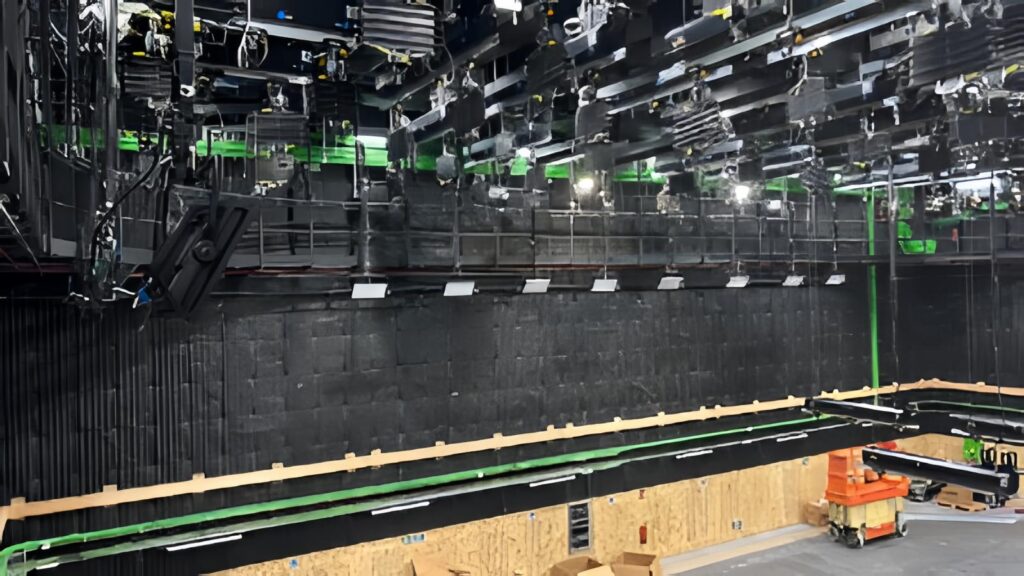

Per condicionar acústicament les superfícies de formigó, probablement haurem de clavar les mantes acústiques directament utilitzant pistoles de compressió i cargols especials tipus Hilti.
Si el pressupost ho permet, recomanem col·locar tires horitzontals de llistons de fusta cada 80 o 120 cm. Això facilita la instal·lació de les mantes acústiques, millora l’absorció i afegeix més aïllament, ja que crea una petita cambra d’aire.
En tots els casos es recomana utilitzar nivells làser per alinear els punts de subjecció, tant horitzontals com verticals.
.
Coberta
En edificis més nous probablement ens trobarem amb cobertes de capes tipus Deck. En edificis reacondicionats com platós de TV o estudis de cinema potser trobarem sostres de formigó o pladur.
Sempre que el sostre ho permeti, utilitzarem les mateixes mantes acústiques que haguem posat a les parets. Si el sostre és massa rígid i això en dificulta la instal·lació, recomanem l’ús de bafles acústics, que poden ser penjats de diferents maneres. Ho veurem a l’apartat següent.
Materials per al condicionament acústic en un plató de televisió
Instal·lació de panells acústics

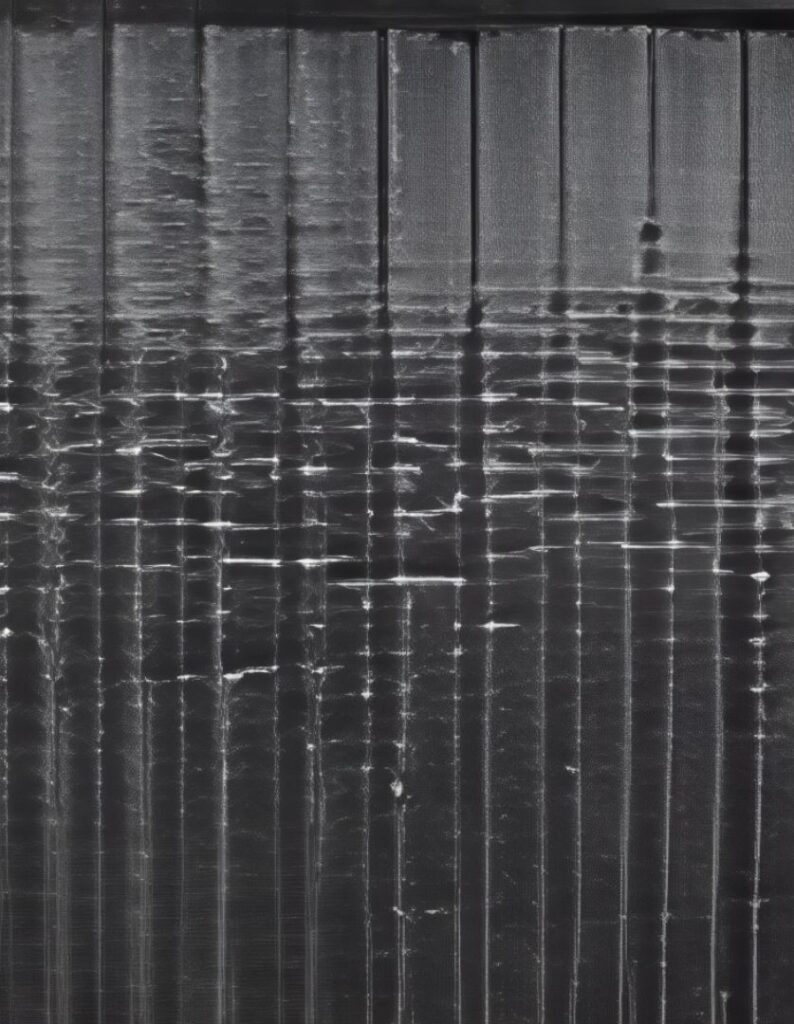

Per relació entre preu, qualitat, longevitat i seguretat, nosaltres recomanem utilitzar les Platinum Blanket-Foil de la prestigiosa marca Insulquilt. Només cal calcular els metres quadrats de material necessari i dividir-lo en talls que coincideixin amb l’alçària (o múltiples) de les superfícies.
Per instal·lar-lo, necessitaràs operaris, màquines elevadores, nivells làser, cargolador, cargols i algun ganivet de cuina ben esmolat.
.
Seguretat en el tractament acústic
Encara més important que el tractament acústic mateix, és la qualitat i la seguretat dels productes utilitzats. Nosaltres no escatimem esforços en aquest aspecte: utilitzem el producte més segur del mercat per al tractament acústic dels estudis en els quals treballem.
Igual que els arquitectes i enginyers amb els quals col·laborem en diversos projectes a la regió EMEA, dormim tranquils sabent que els estudis que tractem són els més segurs del món. Fes una ullada a aquest vídeo per a entendre per què.
Mantes acústiques i bafles acústics
Aquesta és una combinació de productes sorprenentment pràctica. Les mantes acústiques d’Insulquilt ens oferiran un rang molt ampli d’absorció en freqüències mitjanes i altes. Aquestes es complementaran amb un espectre d’absorció augmentat si es combinen amb bafles acústics, ja que aquests funcionen com a membranes o ressonadors per la seva composició de cèl·lula tancada. Aquesta combinació fa possibles activitats en les quals es requereix fer gravació de so a freqüència més baixa.
Si això no és necessari i el sostre del plató és fàcilment accessible, podem utilitzar només les
Platinum Blanket-Foil d’Insulquilt tal com fan els millors estudis de cinema i televisió de tot el món.
Mas Acoustics, condicionament acústic de platós de televisió
Si vols un condicionament acústic amb garanties de so i seguretat per al teu plató de cinema o televisió, contacta amb nosaltres. Aprofita els nostres serveis de consultoria i la nostra extensa experiència per planificar amb detall i estalviar despeses.
Per a qualsevol altra qüestió, no dubtis a contactar amb nosaltres per rebre un assessorament personalitzat.
